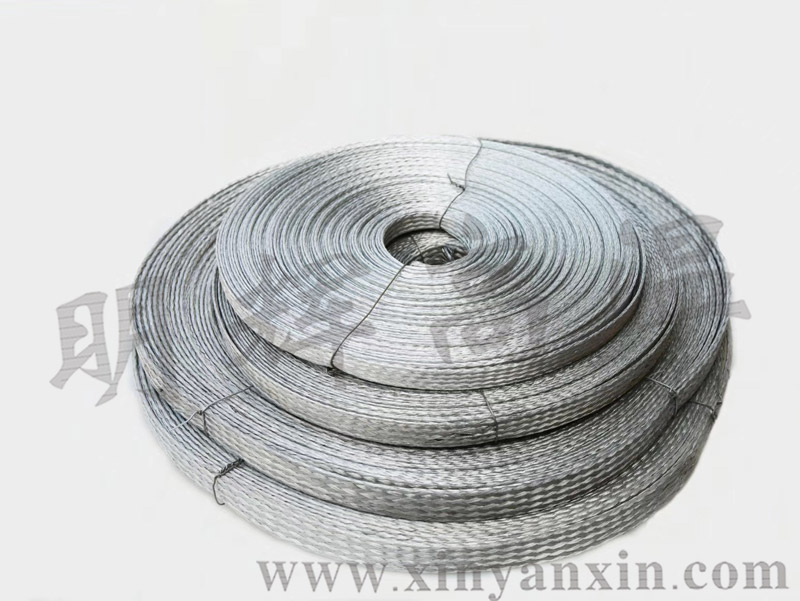

硅碳棒夾具固定夾連接帶，接觸元件的連接導線采用鋁編織帶或多層鋁箔。外面的夾子只起夾緊作用，不用來導電。導線的末端與母線聯結。為了避免應力傳到元件上，導線長度應略大于元件和母線間的直線距離。硅鉬棒夾具



硅鉬棒接線頭是有螺絲的兩塊鋼片緊固在電熱元件的冷端，與母線相接的鋁箔帶部分則以專用鋁軋頭軋緊。   鋁箔帶應在緊固以前仔細加以調整，當將螺絲擰緊的發熱體端頭部位時，用力要自然，不得有彎曲的力，以免有外來應力影響發熱體的自然狀態。發熱體的連接是先固定在母線上，然后逐個發熱體互相連接。

   U型硅鉬棒電熱元件是在高電流強度下使用的，所以發熱體和鋁箔帶之間須保持良好的接觸，連接兩端的電壓一般應小于0.01V，由于鋁箔帶在受熱后會(huì )有松弛傾向，所以在電爐達到使用溫度之后二、三小時，將所有的連接帶螺絲重新擰緊。為了防止氧化，連接帶不應在200℃以上的溫度使用，因此，連續運轉時的電流，Φ6的發熱體應低于170A，Φ9的發熱體應低于300A。
