實(shí)驗爐硅鉬棒斷棒原因
作者：明輝高溫元件 發(fā)布時(shí)間：2019-12-18 13:33 瀏覽次數 :

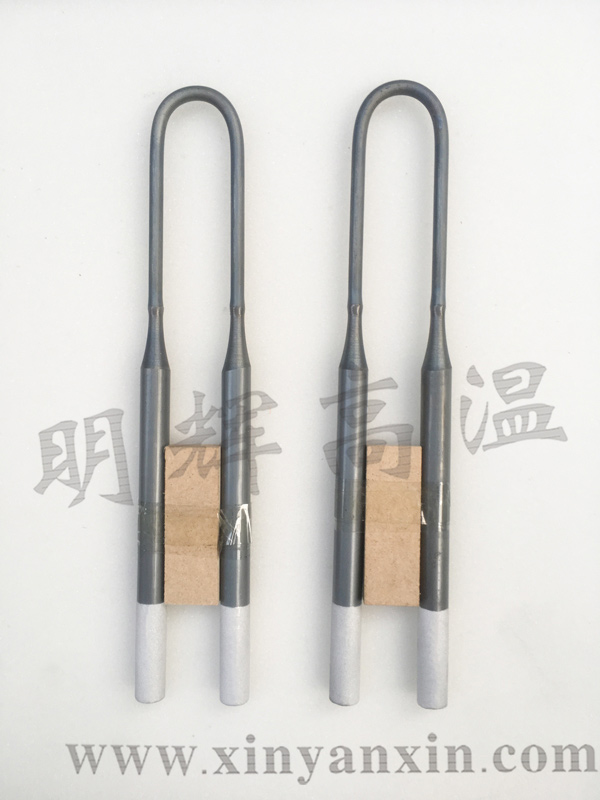

實(shí)驗爐中常用硅鉬棒為U型硅鉬棒，爐溫約1650度，保溫一段時(shí)間之后
開(kāi)始降溫。硅鉬棒表層的石英玻璃膜在加熱和冷卻的熱應力過(guò)程中，由熱脹冷縮
而引起的開(kāi)裂、崩落、減薄，在裂紋及崩落的新表面上重新形成保護膜，該處即
出現低于元件表面的凹坑，經(jīng)一定次數的交替，元件表面形成直徑1；2mm，深度
0.2；0.5mm 的連續麻面，在小截面處超溫燒斷。這主要是間隙爐的失效形
式。硅鉬棒由于在400--700℃時(shí)，容易與空氣的中的氧氣和水蒸氣發(fā)生反應，硅鉬棒
就會(huì )粉化，所以硅鉬棒爐子不宜在此溫度下恒溫。
硅鉬棒的電器性質(zhì)是電阻隨溫度的升高而升高，所以硅鉬棒在低溫下電阻非常
小，此時(shí)通過(guò)的電流就非常大，因此硅鉬棒爐在250℃以下需要進(jìn)行限流。
硅鉬棒接線(xiàn)應與棒冷端的白色鋁頭緊密接觸，以免發(fā)生打火現象。
除了以上幾點(diǎn)，選用高質(zhì)量的硅鉬棒也是很有需要的。
爐子長(cháng)時(shí)間不用使用時(shí)先高溫空燒一次。
www.maps-glasgow.com 梁晟 18538079598
豫公網(wǎng)安備 41018502000183號?
